Aktywne filtry

UJEDNOLICONA BRAMKA PROTOKOŁÓW

Bramka protokołów Ikegami umożliwia komunikację między urządzeniami sprzętowymi (takimi jak OCP i CCU) a klientami użytkownika, korzystającymi ze standardu otwartego protokołu IUP ("Ikegami Unified Protocol"). Otwiera to możliwość łączenia się i współpracy systemów innych firm ze sprzętem powiązanym z Ikegami za pośrednictwem połączenia Ethernet TCP/IP. Ogólnodostępny "Ikegami Unified Protocol" (IUP) może być wykorzystany przez architektów rozwiązań / integratorów systemów umożliwiając rozwój rozwiązań programowych i sprzętowych, które wdrażają wszystkie aspekty wykrywania, kontroli i zarządzania produktami Ikegami.

Aby dynamicznie dostosowywać poziom kontroli do wymaganych funkcji, dostępnych jest wiele licencji Gateway.

Bramkę Protocol Gateway firmy Ikegami można po prostu podłączyć do zwykłego węzła sieci lokalnej.

Network Structure

Bramka protokołów IKEGAMI GATEWAY

Bramka protokołów IKEGAMI GATEWAY

Bramka protokołów do integracji z urządzeniami innych producentów

SIECIOWY GŁÓWNY PANEL STEROWANIA

MCP-300 jest nowo zaprojektowanym sieciowym panelem sterowania do użytku nie tylko z konwencjonalnym sterowaniem ICCP Ikegami oraz sterowaniem opartym na Arcnet, ale także kontrolą opartą na sieci Ethernet, tym samym zapewniając klientom elastyczność w wyborze systemu sterowania kamerami, w zależności od konkretnych potrzeb. Jako nadrzędny panel sterowania zapewnia jednoczesną obsługę do 10 kamer,  ponadto istnieje możliwość wyboru do 100 kamer (10 kamer x 10 grup). MCP-300 obsługuje również PoE, zasilanie przez Ethernet, więc nie jest konieczny osobny zasilacz.

·        Wielosieciowy system sterowania Ethernet / Arcnet / ICCP

·        Duży dotykowy ekran LCD

·        Podświetlany panel sterowania

·        Funkcje dostosowywane przez użytkownika

·        Sterowanie wieloma kamerami

·        Przypisywanie/przekierowanie kamera<->OCP (opcja)

·        Funkcja wyjścia znaków (opcja)


DUŻY EKRAN DOTYKOWY LCD

MCP-300 wyposażony jest w duży, 7-calowy ekran dotykowy LCD GUI, umożliwiający operatorowi nie tylko sterowanie kamerami, jak w przypadku poprzednich głównych paneli sterowania, ale także szczegółowy dostęp do monitorowania i zachowywania ustawień kamery.

PODŚWIETLANY PANEL STEROWANIA

Nazwa każdego przełącznika funkcji na MCP-300 jest podświetlana, co umożliwia korzystanie z urządzenia w ciemnym otoczeniu.



FUNKCJE DOSTOSOWYWANE PRZEZ UŻYTKOWNIKA

Nad ekranem LCD znajdują się cztery przełączniki, które mogą być przypisane według upodobań użytkownika, można również dowolnie dostosowywać elementy funkcji, które mają być przypisane do przełączników wyboru GÓRA/DÓŁ. Szczegółowość sterowania można ustawić (zabezpieczając hasłem), umożliwiając użytkownikowi optymalizację dostępu do sterowania MCP w zależności od jego stylu pracy.

FUNKCJA WYJŚCIA ZNAKOWEGO (OPCJA)

MCP-300 posiada funkcję wyjścia sygnału znakowego (HD-SDI), podającego przykładowo informacje diagnostyczne na zewnętrzny monitor, może również wskazywać poziom optyczny do i z głowicy kamery za pomocą paska stanu, pomagając użytkownikowi w prosty sposób ustalić stan kabla kamery.

Power Requirement DC +12 V (+ 10 to +18 V)
Power Consumption 13 W (Standard)
Cable Length (max.) 10 m (MCP Cable without DC IN)
30 m (MCP Cable with DC IN)
100 m (LAN Cable, CAT5e or higher)
Operating Temperature 0 °C to + 45 °C (+ 32 °F to + 113 °F)
Storage Temperature - 25 °C to + 60 °C (- 13 °F to + 140 °F)
Operating Humidity 30 % to 90 % (non-condensing)
Dimensions W 204 x H 354 x D 79.4 mm
(W 8.03 x H 13.94 x D 3.13 inch)
Weight Approx. 2.6 kg (5.73 lbs)
Panel sterowania IKEGAMI MCP-300

Panel sterowania IKEGAMI MCP-300

Główny panel sterowania kamerami za pośrednictwem sieci (master)

KONWENCJONALNY PANEL STEROWANIA

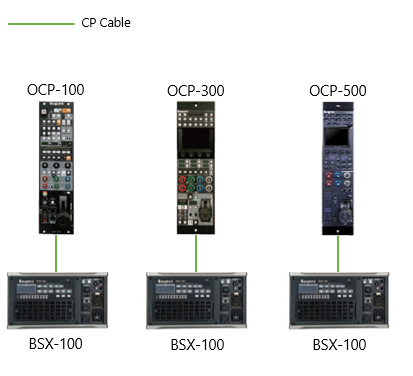

Przystępny cenowo panel sterowania z programowalnymi przyciskami funkcyjnymi, wykorzystujący tradycyjny protokół danych szeregowych (ICCP) firmy Ikegami. OCP-100 można zintegrować z sieciami Ethernet za pomocą konwertera ICCP-Ethernet BSH-300.

·        Tradycyjna koncepcja sterowania (ICCP)

·        Bezpośrednia obsługa przycisków

·        Pojedyncze połączenie kablowe z zasilaczem

·        Przyciski z możliwością przypisania funkcji

·        Nowe funkcje, takie jak zmienna temperatura barwowa


Voltage DC +11 to +16 V rating DC +12 V
Wattage Approx. 3.2 W
Dimensions (WHD) 92.2 x 177.5 x 355.5 mm
Weight Approx. 2.1 kg
Panel sterowania IKEGAMI OCP-100

Panel sterowania IKEGAMI OCP-100

Panel sterowania kamerami telewizyjnymi IKEGAMI

PANEL STEROWANIA OBSŁUGUJĄCY SIEĆ ETHERNET

Nowy panel sterowania OCP-300 i konwerter komend Ethernet / ICCP BSH-300 obsługują trzy różne architektury sterowania, z których każda oferuje szeroki zakres możliwości sterowania kamerami. OCP-300 obsługuje nie tylko konwencjonalne systemy sterowania ICCP i Arcnet firmy Ikegami, ale także system oparty na sieci Ethernet, umożliwiając klientom elastyczność w wyborze systemu sterowania kamerą w zależności od konkretnych potrzeb. OCP-300 wyposażony jest w dotykowy ekran LCD z obrotowymi enkoderami oraz gniazdo kart pamięci SD dla pełnej konfiguracji kamery i możliwości archiwizacji. Funkcja głębi sterowania umożliwia wybór podstawowego, pełnego i niestandardowego dostępu operacyjnego. OCP-300 obsługuje również PoE, zasilanie przez Ethernet, więc oddzielne zasilacze nie są konieczne. BSH-300 służy do konwersji komend między Ethernetem a ICCP, umożliwiając integrację poprzednich paneli sterowania, takich jak OCP-200 i MCP-200, z systemem sieci Ethernet.

·        Nowy system panelu sterowania

·        Wielosieciowy system sterowania Ethernet / Arcnet / ICCP

·        Obsługa do 48 kamer (Opcja)

·        Interfejs panelu LCD z ekranem dotykowym

·        Obsługa POE+ (wymagany HUB ”POE+")

·       Może być również używany do konwencjonalnego sterowania kamerami jedna-po-drugiej


Dimensions 102 x 354 x 129 mm / 4.0 x 13.9 x 5.1-inch,
include joystick knob
Weight 1,5 kg (3.3 lbs) approx.
Panel sterowania IKEGAMI OCP-300

Panel sterowania IKEGAMI OCP-300

Panel sterowania kamerami telewizyjnymi IKEGAMI

PANEL STEROWANIA OBSŁUGUJĄCY SIEĆ ETHERNET

Dzięki niewielkiej powierzchni panelu o szerokości zaledwie 82 mm (3,23 cala), nowo opracowany OCP-500 zapewnia oszczędność miejsca bez uszczerbku dla funkcjonalności.

• Nowy system panelu sterowania

• Wielosieciowy system sterowania Ethernet / Arcnet / ICCP


 Obsługa do 48 kamer (Opcja)

• Panel LCD

• Obsługa POE+ (wymagany HUB ”POE +”)

• Może być również używany do konwencjonalnego sterowania kamerami jedna-po-drugiej


RATINGS / PERFORMANCE OCP-500
Power Requirement +12 V DC (+10 to +18 V DC)
Maximum Cable Length 60 m (CP cable, Serial control)
100m (Ethernet cable, PoE connection)
Ambient Temperature Operation: 0 to 45 °C
Storage: -25 to 60 °C
Ambient Humidity Operation: 30 to 90% *Non-condensation
Dimensions (Joystick Type) W 82 × H 354 × D129.2 mm
Dimensions (VR Type) W 82 × H 354 × D 82.6 mm
Weight Approx. 1.2 kg
Panel sterowania IKEGAMI OCP-500

Panel sterowania IKEGAMI OCP-500

Panel sterowania kamerami telewizyjnymi IKEGAMI

WIRTUALNY PANEL STEROWANIA OPARTY NA OPROGRAMOWANIU

Nowy, oparty na oprogramowaniu wirtualny panel sterowania (VCP) firmy Ikegami to aplikacja pozwalająca na sterowanie maksymalnie 5 kamerami z jednego komputera z systemem Windows. Dzięki konfigurowalnym przyciskom i suwakom, każdy panel sterowania można skonfigurować oddzielnie dla każdej kamery. W zależności od pożądanego poziomu kontroli i budżetu, dostępne są różne licencje, więc stanowi to znacznie tańsze rozwiązanie niż wykorzystanie paneli sterowania OCP-300 i OCP-100. Za pośrednictwem sieci lokalnej możliwe jest połączenie wielu paneli VCP z konwencjonalnymi OCP IKEGAMI.

·        Oparty na oprogramowaniu system panelu sterowania dla lokalnych sieci Ethernet

·        Obsługa do 5 kamer na komputer PC z systemem Windows

·        W pełni konfigurowalne przyciski i suwaki

·        Dwa różne modele paneli (RM lub OCP) i wiele licencji dostępnych dla różnych budżetów

·        Idealny do małych produkcji, domów modlitwy, kamer statycznych, ...

·        Możliwość łączenia wielu VCP, OCP i MCP

Connection Options

Control Assignment Configuration

Panel sterowania IKEGAMI VCP

Panel sterowania IKEGAMI VCP

Oprogramowanie realizujące funkcje wirtualnego panelu sterowania

WIRTUALNY GŁÓWNY PANEL STEROWANIA OPARTY NA OPROGRAMOWANIU

Nowy, oparty na oprogramowaniu wirtualny główny panel sterowania (VMP) firmy Ikegami to aplikacja do sterowania i obsługi do 100 kamer z jednego komputera PC z systemem Windows. Posiada taki sam zakres funkcji jak MCP-300, w tym pełną konfigurację i kontrolę kamer, zarządzanie plikami i transfer, diagnostykę kamer i wiele więcej. W zależności od pożądanego poziomu kontroli i budżetu, dostępne są różne licencje. Możliwe jest połączenie VMP z konwencjonalnymi OCP i MCP Ikegami za pośrednictwem sieci lokalnej.

·        Oparty na oprogramowaniu system głównego panelu sterowania dla lokalnych sieci Ethernet

·        Pełna kontrola i konserwacja do 100 kamer z jednego komputera z systemem Windows

·        Konfigurowalny ekran główny zapewniający szybki dostęp do często używanych funkcji

·        Zdalny import, eksport i edycja wszystkich plików związanych z kamerą za pośrednictwem sieci lokalnej

·        Status kamery i ekrany diagnostyczne dla szybkiej i niezawodnej korekcji błędów

·        Matrycowy graficzny interfejs użytkownika do szybkiego i łatwego przypisywania panelu sterowania <-> CCU

·        Dostępnych jest wiele licencji dla różnych poziomów kontroli i zróżnicowanych budżetów

·        Możliwość łączenia wielu VCP, OCP i MCP

Uwaga: Do działania VMP wymagana jest Bramka Protokołów( Unified Protocol Gateway) firmy Ikegami.

Connection Options

OS Microsoft Windows 7 Professional SP1 (64 Bit/ 32 Bit)
Microsoft Windows 10 (64 Bit/ 32 Bit)
.NetFramework .Net Framework 4.6.2
Processor 1 GHz or faster 32-bit (x86) or 64-bit (x64) processor
Memory 1 GB RAM (32-bit) or 2 GB RAM (64-bit)
HDD 16GB available disk space (32-Bit) or 20GB (64-Bit)
Graphics DirectX9 graphics device with WDDM 1.0 or higher driver
Network 100Mbps or more
LAN Wired LAN only
Display 1366x768 resolution or higher (1920x1200 recommended)

Panel sterowania IKEGAMI VMP

Panel sterowania IKEGAMI VMP

Oprogramowanie realizujące funkcje wirtualnego panelu sterowania (mastera)

ZAAWANSOWANY PANEL STEROWANIA KAMERAMI

Nowy panel sterowania OCP-300 i konwerter komend Ethernet / ICCP BSH-300 obsługują trzy różne architektury sterowania, z których każda oferuje szeroki zakres możliwości kontroli nad kamerami. OCP-300 współpracuje nie tylko z konwencjonalnymi systemami sterowania ICCP i Arcnet firmy Ikegami, ale także z systemem sterowania opartym na sieci Ethernet, umożliwiając klientom elastyczny wybór możliwości kontroli w zależności od ich potrzeb. OCP-300 wyposażony jest w dotykowy ekran LCD z obrotowymi koderami oraz gniazdo kart pamięci SD w celu zapewnienia pełnej konfiguracji kamery i możliwości archiwizacji. Funkcja poziomu kontroli umożliwia wybór podstawowego, pełnego i niestandardowego dostępu operacyjnego. OCP-300 obsługuje również PoE, zasilanie przez Ethernet, więc oddzielne zasilacze nie są konieczne. BSH-300 służy do konwersji komend między Ethernetem a ICCP, umożliwiając integrację poprzednich paneli sterowania, takich jak OCP-100 i MCP-200, z systemem sieci Ethernet.

·        Wielosieciowy system sterowania Ethernet / Arcnet / ICCP

·        Obsługa do 48 kamer łącznie

·        Interfejs panelu LCD z ekranem dotykowym

·        Obsługa POE + (wymagane POE + HUB)

·        Obsługa konwencjonalnego sterowania kamerami jedna-po-drugiej

·        Dostępny joystick i typ VR

·        Opcja obsługi wielu kamer


Panel strerowania IKEGAMI BSH-300

Panel strerowania IKEGAMI BSH-300

Interfejs umożliwiający sterowanie jednostkami sterującymi CCU z paneli sterowania RCP za pośrednictwem sieci Ethernet.
