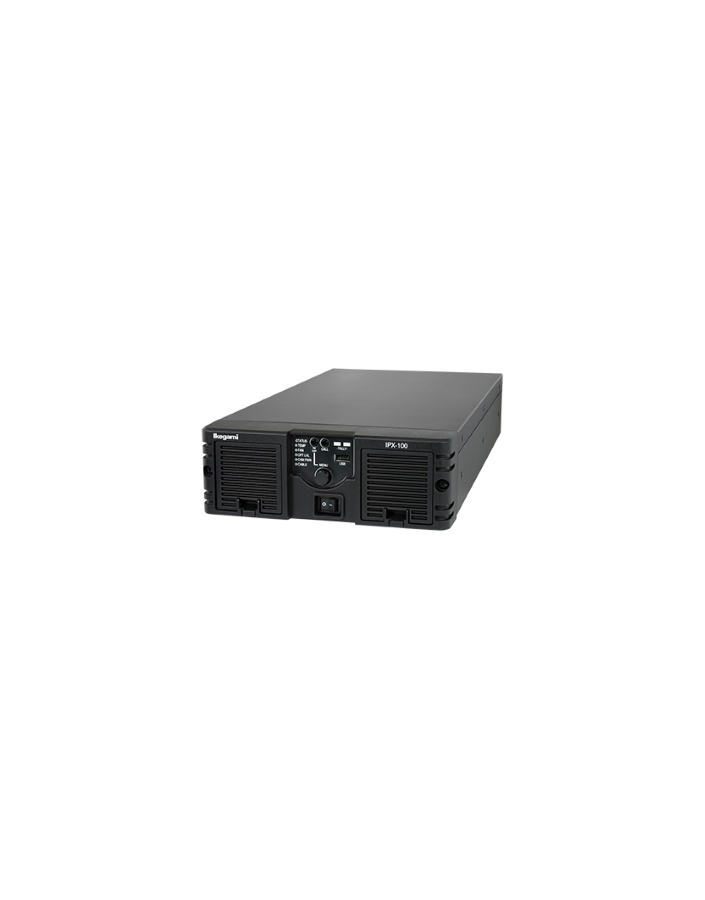

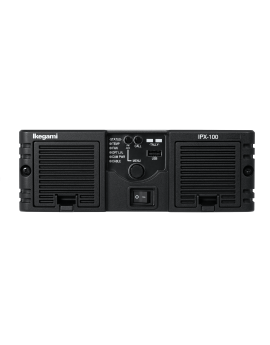

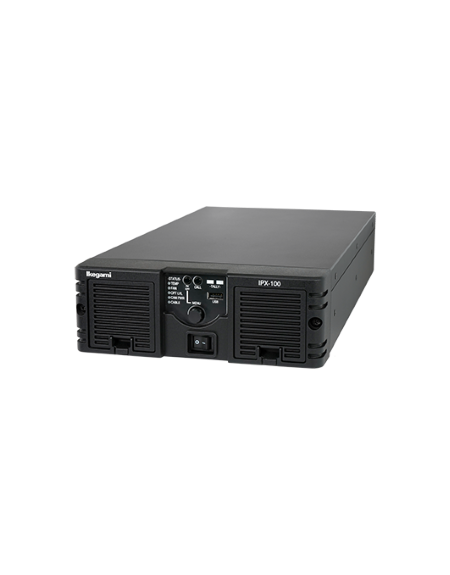

IKEGAMI IPX-100

IPX-100 to kompaktowy i przystępny cenowo łącznik między transmisją konwencjonalną a szerszym światem infrastruktury ST-2110. Kompatybilny ze wszystkimi kamerami z serii Ikegami UNICAM-XE i UNICAM-HD, oferuje podstawowe funkcje uznanej i sprawdzonej w branży stacji bazowej BSX-100 oraz obsługę SMPTE ST 2110 Media-over-IP. W porównaniu do konwencjonalnej stacji bazowej BSX-100, nowy model IPX-100 jest o jedną trzecią mniejszy i ma zaledwie 2U wysokości oraz połowę 19-calowej szerokości szafy rack. Kodowanie JPEG-XS (ST 2110-22) dostępne jest jako przyszła opcja oprogramowania, istotna pod kątem dostosowania szybkości transmisji danych do danej przepustowości infrastruktury IP.

Wyposażony do działania jako w pełni samodzielna jednostka, IPX-100 zawiera zintegrowany generator sygnału, który umożliwia konfigurację systemu przed podłączeniem kamer lub innych źródeł. W związku z tym, łączność ST-2110 może być niezależnie ustawiona i skonfigurowana przez specjalistów IT jeszcze przed wydarzeniem.

Kamery można w prosty sposób podłączyć do IPX-100 za pomocą konwencjonalnego hybrydowego kabla światłowodowego SMPTE o długości do 3,5 km. Głowica kamery zasilana jest przez IPX-100, więc dla operatora kamery nie ma różnicy w stosunku do sposobu, w jaki musiałby nagrywać za pomocą konwencjonalnej kamery światłowodowej. IPX-100 konwertuje sygnały nadawcze na sygnały zgodne ze standardem ST-2110 i jako taki służy jako brama IP.

Ponadto IPX-100 zawiera wejście/wyjście 3G/HD-SDI (opcja), które może służyć jako zewnętrzny konwerter SDI-na-IP i IP-na-SDI.

Wyjście monitorowania wideo HD-SDI pozwala na podłączenie monitora terenowego bezpośrednio do IPX-100 w celu kontrolowania powiązanych sygnałów wideo na miejscu.

Podłączenie Ikegami OCP-300/-500 przez Ethernet do IPX-100 umożliwia sterowanie kamerą na miejscu, nawet jeśli połączenie IP z szerszą infrastrukturą ST-2110 nie jest jeszcze nawiązane. Komputer PC z oprogramowaniem Ikegami XE Web View może być jednocześnie podłączony do koncentratora sieciowego, umożliwiając nadzór systemu za pośrednictwem opcjonalnej bramy protokołu.

Automatyczną konfigurację można przeprowadzić przy użyciu połączenia NMOS IS-04/IS-05 z IPX-100 do lokalnego lub zdalnego centralnego systemu automatyki.

Standardowo obsługiwane formaty wideo obejmują UHD (2160p59.94/50), HD (1080p59.94/50, 1080i 59.94/50, HD-HFR w 1080i/p (prędkość 2x/3x/4x) oraz 720p59.94/50).

Inne obsługiwane standardy obejmują redundancję SMPTE ST 2022-7, synchronizację ST2110-10, ST-2110-20/-21/-22/-30/-40 i ST 2059-1/2 PTP oraz szeroki zakres protokołów sterowania, w tym NMOS IS-04/-IS05.

IPX-100 może opcjonalnie wysyłać dane strumieniowe sygnału JPEG-XS (przyszła opcja oprogramowania) z wybieraną szybkością: wysoką (1/6), średnią (1/8), niską (1/16) i minimalną (1/32). Inne opcje obejmują wyjście 3D-LUT do symulacji HD (kompatybilne z plikami 33 x 33 x 33 lub 65 x 65 x 65 .cube utworzonymi za pomocą DaVinci Resolve), skalowanie HD do 4K-UHD lub wyjście łącza danych.
